二次元影像測量儀基礎問與答，你了解嗎？

1. 二次元影像測量儀適用范圍？

答：影像測量儀適用于機械，電子，五金，航空，航天，汽車，玩具，模具等行業的工件尺寸檢測。

2. 二次元影像測量儀常規技術參數解答（放大倍數，線性精度，工作行程，鏡頭工作距離，物方視場）？

答：1.放大倍數：CCDx目鏡x物鏡

2.線性精度：指在一條線上的精度

3.工作行程：指X軸與Y軸移動的距離

4.鏡頭工作距離：鏡頭工作距離為90mm

5.物方視場：在目鏡0.5倍時是1-7mm 在目鏡1倍時是0.5-3.5mm

3. 二次元影像測量儀部件名詞解釋（CCD，像素，曲率變形，比列尺，重現性，解析力，光柵尺工作原理等的含義）？

答：CCD：又名電子眼或（電荷藕合發生器）。

像素：答：我們的CCD是35萬像素，在顯示器上分布為縱向640線，橫向480線

曲率變形：答：光學顯微鏡都有一個曲率變形的問題，也叫魚眼效應，除了最中心的橫線與豎線外，其余的線都有一定的弧度。所以在取比例尺時，一定選擇最中心的線來測量，有時線和工件移開后也會有一定的不貼合，但移到中心后不會發生。

比列尺：比例尺一般是指這時像素點的大小，這時儀器的精度一般為比例尺大小的1.5倍。

重現性：指重復定位精度，指十字光標點在移開原點后再回到圓點時的誤差

解析力：是指記量器具指示裝置對緊密相鄰值有效的辨別的能力。

光柵尺工作原理：兩扇玻璃相互干澀所得到的數據。

4. 二次元影像測量儀軟件功能（部分功能）

答：畫點

兩點畫線

多點畫線

兩點畫圓

三點畫圓

多點畫圓

三點畫弧

多點畫橢圓

畫樣條曲線(根據畫點的次序構造出平滑曲線)

畫垂直線

畫平行線

畫線中點

畫角平分線

刪除所選圖元

復制所選圖元

剪切所選圖元

粘貼圖元

平移

旋轉

鏡像

延伸線段

剪切線段

做兩線相切?。ㄊ紫冗x擇兩條直線，然后選擇弧的方向是正向相切還是背向相切，*確定圓弧的半徑）

做點圓相切線

做兩圓相切線

線性標注

線性標注（垂直）

對齊標注（水平）

半徑標注

直徑標注

角度標注

文字標注

測量兩點間的距離

測量點到線的距離

測量線到圓的距離

測兩線平均距離

測兩圓距離

測兩線夾角（相交直線）

測兩線夾角*（不相交直線）

測PIN中心距（先選擇*個PIN的兩個端點，再選擇第二個PIN的兩個端點，*選擇標注基點的位置）

十字線測兩點距離

十字線測點到線的距離

十字線直接畫三點圓

十字線直接測兩圓距離

十字線直接畫弧

框選直線（選擇包括直線的區域，系統自動根據實物的灰度畫出直線，下同)

框選圓

框選橢圓

框選弧

自動點選直線（點兩個點，系統自動根據灰度畫出直線，下同）

自動點選畫圓

自動點選畫弧

自動點選畫橢圓

框選點群

框選多圓

點選圓（在圓的內部選擇單擊左鍵后會畫出整個圓）

5. 二分之一，三分之一，四分之一英寸鏡頭對影像測量儀的影響？

答：其中尺寸為成像靶面的大小，尺寸越大看見的區域越大便于觀察，但測量精度越差.在CCD像素相同的情況下成像靶面越小測量越*，但因為我們現在電腦配置有限所以我們選擇使用3/1的鏡頭。

6. 影像測量儀比列尺的計算？

答：用精度÷640（像靶面）

7. 影像總的放大倍數計算方法（請列舉實例）？

答：CCD（50倍）x目鏡（標準0.5倍或選用1倍）x0.7～4.5倍（連續變倍鏡頭）

8. 光學玻璃的用途？

答：光學玻璃是通過*計量局檢定過的標準玻璃板，它上面有標準的尺寸。我們以他上面的尺寸做為參考來校正我們的機器。

9. 列舉沒有影像的兩點原因以及解決辦法？

答：1種情況視頻驅動沒有裝好，從裝一下驅動。

2.視頻線沒有接好，從接一下視頻線

10. 二次元影像測量儀還可稱為什么？

答：還可以稱為影像測繪儀，二次元，2.5次元，二維影像測量儀，影像測量儀，影像儀，二次元測量儀，二次元影像測量儀，二次元影像儀。

11. 二次元影像測量儀的精度是多少？

答：（3+L/200）um

12. 精度里面的3與L表示什么？

答：3表示機械本身所存在的機械誤差0.003mm/ L表示實際測量工件的長度

13. 影像測繪儀型號中的CP ，CT，TV各指的是什么意思？

答：CP指的是電腦帶軟件用軟件來測量

CT指用鼠標來操作

TV指的是電視

14. 二次元影像測量儀用途中提到的光、機、電各指什么？

答：光（光學）機（機械）電（電氣）

15. 經濟型影像式精密測繪儀的行程分哪幾種？

答：200x100

16. 二次元影像測量儀的行程分哪幾種？

答：80x50 150x100 200x100 300x200 400x300 500x400 600x400可以根據用戶需求定做。

17. 二次元影像測量儀1510的重現性是多少？

答：一般小于5微米

18. 影像中CNC，NC，都表示什么？他們之間的差別？

答CNC（全自動） NC（電動）（NC只是把三軸電動化 ,而不能用軟件測量）

19. 影像冷光源有什么作用？視頻卡放哪里？所有CCD都是放大多少倍？連續變倍鏡頭可在多少至多少之間變倍？

答：冷光源作用防止物體熱脹冷縮，視頻卡放在電腦主機的插口里，所有CCD都放大50倍，連續變倍可在0.7-4.5倍之間進行。

20. 影像誤差的來源以及解決辦法？

答：誤差來源機械本身的誤差與人為操縱誤差。解決辦法將機械的誤差融合到軟件里通過軟件來效正誤差。

21. 二次元影像測量儀中判斷影像測量倍數與工件毛刺的解決辦法？

答：測量工件中可以通過所測量的工件的精度，然后在到影像當中在不同倍數下來做觀察。到最清晰與不清晰的地方來確定放大倍數。

22. 影像和投影儀對比，他們的共同點和不同點？

答：不帶軟件投影儀與影像區別

影像工件可以隨意放置，而投影儀*必須將工件擺正。

投影儀測不了沉孔與盲孔而影像可以測量。

影像可以拍照，其測量數據可做SPC統計，制成EXCEL報表，繪制圖檔可以轉成AUTOCAD應用

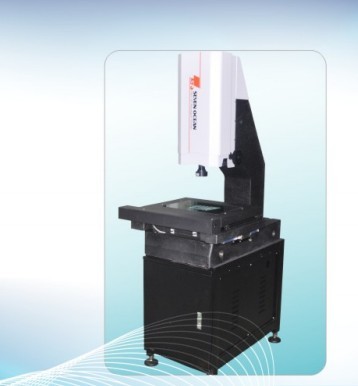

23. 列舉影像結構（請由上到下，到軟件部分，按順序列舉）

答：首先簡單的介紹下影像的基本構架。由上到下各主要部位的名稱：

CCD 俗稱電子眼，放大倍數50倍。頂端接有數據采集線，將光信號轉化為電信號，再由軟件進行測量的操作

目鏡標準放大倍數0.5倍，選購放大倍數1.0倍

物鏡標準放大倍數0.7~4.5倍

環形冷光源做頂部光源照明用

斜射冷光源為觀察測量提供

耐摩玻璃板（載物用）

雙層工作臺載物臺

無牙絲桿導軌國內使用的是瑞士進口或者臺灣生產

濾光板過濾底光，達到*的投影效果。06年前多采用雅伽利板。

底光源做投影的光源

24. 二次元影像測量儀原理？

答：影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備*不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。

自身優點：

1、裝配3個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。

2、使用冷光源系統，可以避免容易變形的工件在測量時，因為熱量而變形而導致測量產生誤差。

3、工件可以隨意放置。

4、儀器操作容易掌握。

5、測量方便，只需要用鼠標操作。

Z軸方向加探針傳感器后可以做2.5D的測量。

改裝后的局限性：

1、只能做2D測量，改裝后Z軸的測量尺寸有局限性，*測到90mm

2、改裝后，對一些較軟的工件（橡膠制品）精度會受影響。
